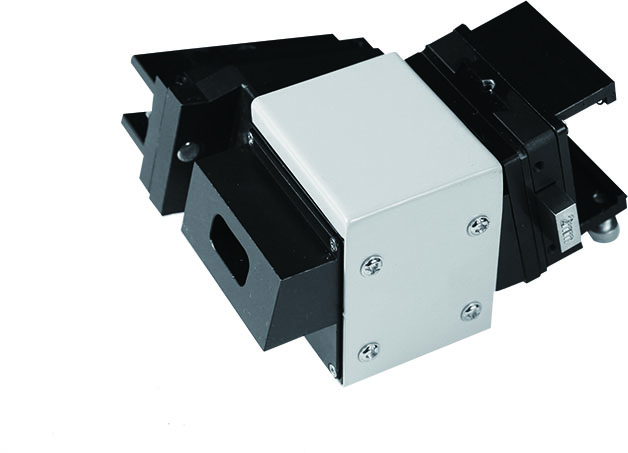

تک رنگ کریستال منحنی گرافیت که در پراش سنج های اشعه ایکس استفاده می شود، یک جزء کلیدی برای انتخاب طول موج های خاص پرتوهای ایکس و حذف تشعشعات ناخواسته مانند خطوط K β و اشعه ایکس فلورسنت است. تک رنگ کریستال منحنی گرافیت جزء نصب شده در جلوی آشکارساز اشعه ایکس است که پرتوهای ایکس را که از شکاف گیرنده عبور می کنند تک رنگ می کند و فقط پرتوهای X مشخصه Kα را در طیف اشعه ایکس تشخیص می دهد. با استفاده از این دستگاه، پرتوهای ایکس پیوسته، پرتوهای ایکس مشخصه K β و اشعه ایکس فلورسنت را می توان به طور کامل حذف کرد و تجزیه و تحلیل پراش اشعه ایکس با نسبت سیگنال به نویز بالا را ممکن می سازد. هنگامی که لوله های اشعه ایکس هدف مسی همراه با تک رنگگرهای مربوطه استفاده می شوند، اشعه ایکس فلورسنت تولید شده از نمونه های مبتنی بر منگنز، آهن، کو، نیکل را می توان حذف کرد و آنها را برای تجزیه و تحلیل نمونه های مختلف مناسب می کند. اصل کار: پراش براگ: بر اساس قانون براگ، هنگامی که پرتوهای ایکس با زاویه معینی به یک بلور برخورد می کنند، اگر 2dsin θ=n λ باشد (که d فاصله بین سطحی کریستال، θ زاویه فرود، λ طول موج پرتو ایکس و n یک عدد صحیح باشد)، پراش رخ می دهد. از این اصل برای تنظیم جهت کریستال استفاده می کند تا فقط اشعه ایکس که شرایط خاصی را دارد بتواند از آن عبور کند و در نتیجه به انتخاب طول موج پرتو ایکس دست یابد. وضوح انرژی: با توجه به فاصله بین سطحی و ویژگی های ساختاری کریستال های گرافیت، می تواند به طور موثر پرتوهای ایکس با انرژی های مختلف را تشخیص دهد. تک رنگ کریستال منحنی گرافیت با وضوح انرژی بالا می تواند تشعشعات ناخواسته را کاهش دهد و کیفیت داده های پراش را بهبود بخشد. ویژگی های سازه ای: شکل منحنی: تک رنگ کریستال منحنی گرافیت معمولاً دارای شکل منحنی است که به تمرکز اشعه ایکس و بهبود کارایی پراش کمک می کند. در عین حال، شکل منحنی نیز به کاهش استرس روی کریستال، بهبود پایداری و عمر مفید آن کمک می کند. گرافیت با خلوص بالا: مونوکروماتور کریستالی منحنی گرافیت معمولاً از مواد گرافیتی با خلوص بالا ساخته می شود تا عملکرد پراش و پایداری خوب آنها را تضمین کند. راندمان پراش بالا: دارای راندمان پراش بالایی است که می تواند به طور موثر پرتوهای ایکس با طول موج مورد نظر را انتخاب کند و در نتیجه کیفیت داده های پراش را بهبود بخشد. محدوده طول موج گسترده: می تواند در یک محدوده طول موج گسترده عمل کند و برای انواع مختلف آزمایشات پراش اشعه ایکس مناسب است. پایداری خوب: به دلیل استفاده از مواد گرافیتی با خلوص بالا، پایداری خوب و عمر طولانی دارد. حوزه های کاربردی: علم مواد: در زمینه علم مواد، پراش سنج های اشعه ایکس به طور گسترده ای برای مطالعه ساختار بلوری، ترکیب فاز و سایر خواص مواد استفاده می شود. تک رنگ کریستال منحنی گرافیت، به عنوان یک جزء مهم پراش سنج اشعه ایکس، پشتیبانی فنی مهمی را برای تحقیقات علم مواد فراهم می کند. فیزیک: در زمینه فیزیک نیز از پراش سنج های اشعه ایکس برای مطالعه ریزساختار و خواص فیزیکی ماده استفاده می شود. به طور خلاصه، تک رنگ کریستال منحنی گرافیت که در پراش سنج های اشعه ایکس استفاده می شود، یک دستگاه انتخاب و فیلتر اشعه ایکس کارآمد و دقیق است که پشتیبانی فنی مهمی را برای آزمایش های پراش اشعه ایکس ارائه می دهد.

تک رنگ کریستال منحنی گرافیت در جلوی آشکارساز اشعه ایکس نصب شده است که پرتوهای ایکس را که از شکاف دریافت کننده عبور می کنند تک رنگ می کند و فقط لوازم جانبی پراش پرتو ایکس مشخصه Kα طیف اشعه ایکس را تشخیص می دهد. با استفاده از این دستگاه، پرتوهای ایکس پیوسته، پرتوهای ایکس مشخصه K β و اشعه ایکس فلورسنت را می توان به طور کامل حذف کرد و تجزیه و تحلیل پراش اشعه ایکس با نسبت سیگنال به نویز بالا را ممکن می سازد. هنگامی که لوله‌های اشعه ایکس هدف مسی همراه با تک رنگ‌کننده‌های مربوطه استفاده می‌شوند، اشعه‌های ایکس فلورسنت تولید شده از نمونه‌های مبتنی بر منگنز، آهن، کو، نیکل را می‌توان حذف کرد و آنها را برای تجزیه و تحلیل نمونه‌های مختلف مناسب می‌سازد.

تک رنگ کریستال منحنی گرافیت یک ابزار جانبی مهم برای تجزیه و تحلیل پراش اشعه ایکس است که عمدتاً برای تک رنگ کردن پرتوهای ایکسی که از شکاف گیرنده عبور می کنند استفاده می شود و در نتیجه دقت و نسبت سیگنال به نویز تجزیه و تحلیل را بهبود می بخشد. این تک رنگ از ساختار خاص کریستال‌های گرافیت برای انعکاس انتخابی پرتوهای ایکس فرودی استفاده می‌کند، و تنها به پرتوهای ایکس با طول‌موج‌های خاص (معمولاً پرتوهای X مشخصه) اجازه عبور می‌دهد و در عین حال سایر اجزای اشعه ایکس ناخواسته مانند پرتوهای ایکس پیوسته را فیلتر می‌کند. ، پرتوهای X مشخصه Kβ و اشعه ایکس فلورسنت. این بازتاب انتخابی بر اساس قانون براگ است که بیان می‌کند وقتی زاویه بین نور فرودی و صفحه کریستالی شرایط خاصی را برآورده می‌کند، پراکندگی منسجم رخ می‌دهد و قله‌های پراش را تشکیل می‌دهد. هنگام استفاده از این تک رنگ باید به آماده‌سازی و قرار دادن آن توجه شود. نمونه برای اطمینان از دقت و تقارن پیک های پراش. تک رنگ کریستال منحنی گرافیت به طور گسترده ای در زمینه های تحقیقاتی مواد مانند شیمی، مهندسی شیمی، ماشین آلات، زمین شناسی، مواد معدنی، متالورژی، مصالح ساختمانی، سرامیک، پتروشیمی و داروسازی استفاده می شود. در این زمینه ها برای تجزیه و تحلیل پراش اشعه ایکس برای مطالعه خواص فیزیکی مواد مانند ساختار بلوری، انتقال فاز، حالت تنش و غیره استفاده می شود. لوازم جانبی پراش اشعه ایکس با افزایش پیک، دقت و قابلیت اطمینان آنالیز را به میزان قابل توجهی بهبود می بخشد. نسبت به پس زمینه و کاهش نویز پس زمینه.

مونوکروماتور جزء نصب شده در مقابل آشکارساز پرتو ایکس است که پرتوهای ایکس را که از شکاف دریافت کننده عبور می کنند تک رنگ می کند و فقط پرتوهای X مشخصه Kα را در طیف اشعه ایکس تشخیص می دهد. با استفاده از این دستگاه، پرتوهای ایکس پیوسته، پرتوهای ایکس مشخصه K β و اشعه ایکس فلورسنت را می توان به طور کامل حذف کرد و تجزیه و تحلیل پراش اشعه ایکس با نسبت سیگنال به نویز بالا را ممکن می سازد. هنگامی که لوله‌های اشعه ایکس هدف مسی همراه با تک رنگ‌کننده‌های مربوطه استفاده می‌شوند، اشعه‌های ایکس فلورسنت تولید شده از نمونه‌های مبتنی بر منگنز، آهن، کو، نیکل را می‌توان حذف کرد و آنها را برای تجزیه و تحلیل نمونه‌های مختلف مناسب می‌سازد. استفاده از تک رنگ کریستال خمیده گرافیت می تواند نسبت پیک به پس زمینه را بهبود بخشد، پس زمینه را کاهش دهد، وضوح قله های ضعیف را افزایش دهد، بازده بازتابی n ≥ 35٪ را به دست آورد و زاویه پراش پراش سنج را کاهش دهد. درجه جاسازی ≤ 0.55; سطح کریستال می تواند 2± درجه کج شود.

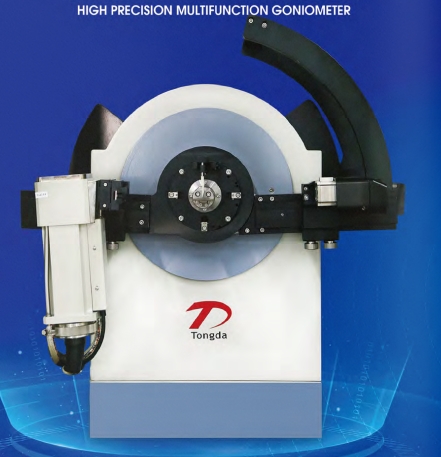

ابزار اندازه گیری زاویه چند منظوره با دقت بالا فناوری تونگدا نه تنها می تواند نمونه های پودر معمولی را اندازه گیری کند، بلکه می تواند نمونه های مایع، نمونه های کلوئیدی، نمونه های چسبناک، پودرهای شل و نمونه های جامد بزرگ را نیز آزمایش کند.

پراش اشعه ایکس موثرترین و پرکاربردترین وسیله است و پراش اشعه ایکس اولین روشی است که انسان برای مطالعه ریزساختار ماده استفاده کرده است.
